Шиберные задвижки — где применяются, принцип работы

Трубопровод является частью бытовой и промышленной жизни человечества. Для него всегда нужна запорная арматура, которая регулирует потоки рабочих сред — шиберные задвижки.

Что такое шиберные задвижки?

Шиберная задвижка— это конструкция с запирающим элементом в виде пластины, задачей которой является полное перекрытие или открытие движения среды. Их бывает множество видов, различных размеров и применений. Чаще используются на промышленных производствах.

Задвижки могут быть как прямоугольной, так и цилиндрической формы, чаще сделанные из высокопрочного чугуна и нержавеющей стали.

Шибер задвижки похож на плиту с параллельными поверхностями. В нем просверлено отверстие, а у самого шибера острая кромка, похожая на нож, которая скошена в бок для быстрого проникновения в рабочую среду.

История возникновения

Задвижки — древние типы арматуры, созданные в III веке до н. э. учёным Ктесибием. Тогда задвижка представляла собой деревянный щит, который перекрывал каналы русла.

В эпоху 19 века задвижки стали принимать современный облик. Ученые из США получали патенты за открытие новых видов задвижек, которыми пользуется человечество в нынешнее время.

Сферы применения

Благодаря задаче регулирования потока рабочих сред, шиберные задвижки имеют большой спрос на рынке и используются в таких сферах, как:

• производство пищевых продуктов, ткани, бумаги;
• водоснабжение и водоотведение;
• судостроение;
• вентиляционные системы и др.

Часто шиберные задвижки применяются в молочной, пивной, кондитерской, фармацевтической и косметологической отраслях.

О видах конструкций шиберных задвижек

Шиберные задвижки различаются:

По форме корпуса

• цилиндр;
• прямоугольник.

По типу установленного шибера

• плиточные и пластинчатые — имеют отверстие, в которое входит патрубок;
• “ножевые” и “гильотинные” — имеют заостренную форму.

По способу управления (ручной тип)

• насадка квадратной или круглой формы;
• вентиль с маховиком;
• штурвал со статическим или выдвижным штоком;
• рычаг;

По способу управления (механический тип)

• пневматический привод;
• гидравлический привод;
• электрический привод;
• привод комбинированного типа.

По типу соединения с трубопроводом

• фланцевые;
• сварочные.

Технические характеристики

Устройство, несмотря на свою простую функцию, имеет ряд высоких технических характеристик:

• изготовление из прочных материалов;
• длительный срок эксплуатации;
• выдержку рабочей температуры до +80 градусов Цельсия (кратковременно – до 110 градусов);
• диаметр в широком диапазоне от 50 до 600 мм;
• соответствие качеству установленного образца по ГОСТ 24856-2014.

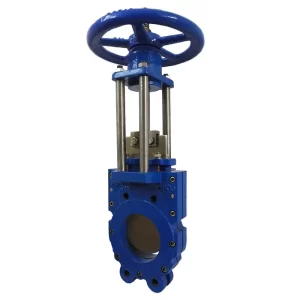

Полные технические характеристики можно увидеть на примере Шиберной задвижки с чугунным корпусом и выдвижным штоком

Преимущества и недостатки

Преимущества шиберных задвижек

• быстрый монтаж;
• практичная конструкция;
• длительный срок службы;
• простое обслуживание;
• отсутствие застоев рабочей среды;
• неприхотливость.

Недостатки шиберных задвижек

• большой расход энергии из-за открытия и закрытия;
• быстро изнашиваются уплотнительные поверхности.

Рекомендации к установке

Рекомендации, которые помогут для правильного монтажа шиберных задвижек:

1. соединительные фланцы нужно очистить от грязи;
2. проверка линейности трубопровода;
3. избегать ударов и трений при установке устройства;
4. шиберную задвижку нельзя устанавливать в вертикальном нижнем положении.
5. Также рекомендуется правильно рассчитать диаметр трубопровода, например парового.

Таким образом, можно сделать вывод, что шиберные задвижки — необходимый элемент для создания трубопровода. Благодаря множеству видов, технических характеристик, простоте в установке шиберные задвижки пользуются популярностью на промышленном рынке.
