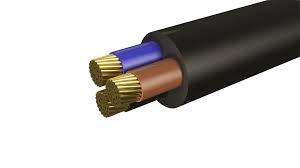

Кабель представляет собой совокупность одной или нескольких частей изолированных проводников, отдельных оболочек частей, если таковые имеются, заполнения, если таковые имеются, оболочки, например оплетки, экрана, брони и оболочки, если таковые имеются. В кабель могут быть включены дополнительные неизолированные жилы, такие как экран. Сам кабель можно заказать тут.
Чтобы соответствовать стандартам, требованиям рынка, развитию и пожеланиям, постоянно актуально постоянное совершенствование кабелей. Свойства контролируются конструкцией, выбором материалов и методами производства. Как электрик, вы ежедневно сталкиваетесь с различными типами кабелей различной конструкции и материалов.
Материал проводника состоит из меди или алюминия. Медь в основном используется для небольших площадей, где проводник может иметь разную структуру. При стационарной прокладке применяют одно- или малопроволочные жилы (класса 1 или класса 2). В случае мобильной установки используется многопроволочная жила (класс 5-6). Алюминий используется для более грубых участков, а проводник имеет редкую скрученную форму и имеет форму сектора для низкого напряжения. Для более высоких напряжений применяют круглые продольно водонепроницаемые жилы. Чтобы проводник был мягким и управляемым, его отжигают.
Наиболее распространенными изоляционными материалами являются ПВХ, PEX, безгалогеновые варианты и резина. ПВХ является наиболее распространенным материалом для низкого напряжения и используется уже более 50 лет. PEX в качестве изоляционного материала используется как для низкого, так и для высокого напряжения. Для кабелей более высокого напряжения (примерно выше 3 кВ) используются внутренний и внешний проводящие слои для выравнивания напряжения между жилами, изоляцией PEX и экраном. PEX не содержит галогенов и является наиболее распространенным вариантом изоляции в безгалогенных кабелях. Резина — это материал, который в основном используется для гибких кабелей. Есть несколько резиновых материалов, которые подходят для изоляции.
Чтобы получить управляемый кабель, изолированные жилы должны быть скручены вместе. Плотно скрученный кабель (короткий шаг) обеспечивает меньшие помехи и повышенную гибкость. Скрученный ФК является примером того, как уменьшить магнитное поле.
Большая низковольтных кабелей экранирована. Металлический экран имеет две основные цели — безопасность людей, домашних животных и имущества и ограничение электрических помех. Металлический экран относится к концентрическому экрану, который может состоять из медной проволоки, алюминиевой фольги, медной ленты или тонкой медной оплетки. Обычно считается, что плетеный металлический экран с минимальным 80-процентным покрытием или фольга/лента со 100-процентным оптическим покрытием (процент площади нижележащего слоя, покрытого металлическим экраном) достаточен для функционирования кабеля в установке.
